Электроннолучевая трубка

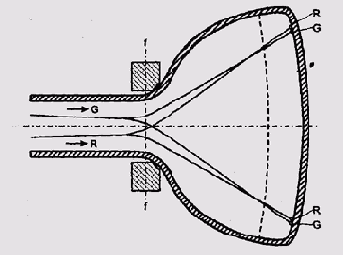

Рисунок 9.24. Электронно-лучевая трубка


Для формирования цветного изображения используются три фокусируемых со смещением катодных луча и маски, обеспечивающие попадание каждого из лучей на участки предназначенного для него цветного люминофора.
Чтобы изображение занимало весь экран, луч (или тройка лучей) проводится по сложной траектории, которая приведена на Рисунок 9.25. Генерация этой траектории достигается простой подачей пилообразного напряжения на катушки развертки. При этом частота "пилы" горизонтальной развертки называется частотой строчной развертки, а вертикальной, соответственно, частотой кадровой развертки. Соотношение кадровой и строчной частот равно количеству строк в кадре (несколько строк приходится на кадровый гасящий импульс, поэтому видимых строк на экране чуть меньше, чем следует из соотношения частот).
